LH60-1652V是一款經濟、實用、全功能、可升級的大、中型矩陣切換/控制系統。單機箱可控制160路視頻輸入32路視頻輸出。系統大可擴展為512路視頻輸入、32路視頻輸出。自帶前端控制設備輸出單元，這樣可以省去一些外掛設備，降低設備成本。采用插拔式模塊化設計，具有靈活擴展、高密度的模塊化結構。安裝、調試方便。

    可以預定義系統巡視，成組切換，時間定時器，報警顯示、清楚模式，這些預定義功能可以分別在單個監視器上執行。通過控制鍵盤進行區域切換、編程序列切換和同步切換操作。通過解碼器可對云臺、鏡頭實現前端控制，也可以控制高速智能球或攝像機。

    配套的LH70系列多媒體管理軟件提供的虛擬屏幕操作鍵盤，具有全功能操作鍵盤所有功能，更簡化了系統操作。系統可以給用戶分配不同的管理權限，更進一步確保系統安全。

LH60-1652V矩陣切換/控制系統后面板具有1個RS-485通訊端口，可連接控制鍵盤、報警接口箱、多媒體控制軟件等設備。1組PELCO“D”2400控制協議輸出，可控制高速球、解碼器或碼轉換器等設備。1個高速數據線端口，可直接連接控制碼發生/分配器等設備。1個編程監視器端口，通過專用編程監視器接口設置系統參數。

產品特點：
● 具有熱插撥功能：每塊獨立的模塊可以在設備不斷電的情況下進行插撥
● 擴展功能：可以通過增加或減少機箱或板卡來設定輸入和輸出視頻的路數
● 模塊化設計，輸入模塊16路，輸出模塊8路
● 大輸入512路，輸出32路；單機箱160×32路
● 預組裝系統
● 菜單綜合設置
● 鍵盤口令輸入
● 系統可劃分
● 成組 /區域切換
● 通用巡視/序列；自動啟動巡視
● 監視器單獨巡視
● 攝像機現場控制一勻速或變速云臺
● 定時布/撤防：多種報警模式
● 所有編程數據的備用電池保護
● 圖形化用戶界面
● 鍵盤對每個攝像機都可設定控制優先級
● 32組自動切換，32組同步切換
● 屏幕顯示　
攝像機號和標題
日期/時間格式可調整
監視器號及其狀態

●  外配LH40-93，可控制其它各種品牌不同協議或不同波特率的前端設備
●  外配LH40-96，可輸入多256個報警信號
●  可通過高速數據線連接LH40-91,LH40-31等設備，達到用戶的設計要求

部件功能介紹：

CPU中央處理模塊：包括1個RS-485通訊端口，可連接控制鍵盤、報警接口箱、多媒體控制軟件等設備。1組PELCO“D”2400控制協議輸出，可控制高速球、解碼器或碼轉換器等設備。1個高速數據線端口，可直接連接控制碼發生/分配器等設備。1個專用的菜單編程監視器接口，通過專用編程監視器接口設置系統參數。

視頻輸入模塊：每個模塊提供16路視頻輸入口。
視頻輸出模塊：每個模塊提供8個視頻輸出口。除了提供監視器輸出通道外,還可加入攝像機標題和日期／時間等字符信息，并控制文字的位置。
據緩沖模塊：每個數據緩沖模塊后面板提供32個視頻輸出口，用來連接視頻輸出模塊。

可配輔助設備：

LH40-36X-16控制碼分配器：把系統一個485/曼碼控制信號輸入分配成16個獨立的485/曼碼控制信號輸出。 可控制智能球和解碼器。

LH40-91X控制碼發生/分配器：把系統控制信號轉換成485/曼碼控制碼。可控制485/曼碼控制協議的前斷設備。

LH40-83X控制碼轉換器：靈活解決矩陣、鍵盤等控制設備與前端設備之間不同控制協議轉換，或者是同種協議不同波特率之間轉換的設備。

LH40-93X控制碼混合分配器：將多臺不同控制設備(矩陣、控制鍵盤、DVR）的RS485、曼碼輸出端口靈活合并，同時能夠便捷的控制前端設備。　
　
LH40-96X報警輸入接口單元：向矩陣主機多可提供256個報警輸入接口，將報警圖像、信號通過矩陣主機實現報警聯動控制，對觸發事件及時以圖像、聲音、燈光等方式提示報警。

LH40-31X切換跟隨器：提供32個可編址A型繼電器(雙極，單擲，常開)，用來啟動音頻電路、圖形顯示板或照明控制器等。

LH40-32X報警跟隨器：32個可編址A型繼電器(雙極、單擲、常開觸點)，啟動硬盤錄像機、報警器或其他外部有關的報警裝置。

LH40-33X輔助跟隨器：提供32個可編址A型繼電器(雙級、單擲、常開), 用來啟動門開關、輔助照明、圖形顯示板等，或與報警調用聯系在一起。

LH70多媒體控制軟件： 圖形化用戶操作界面，軟件基于WINDOWS2000/XP操作系統。主要包括設備控制和視頻瀏覽錄像兩大功能模塊?？煽刂凭仃囍鳈C各種操作功能。符合ITU H.324視訊會議標準，實現實時視頻瀏覽功能。將矩陣切換控制系統、自動報警控制系統、信息管理系統等功能融為一體，實現視頻信息與數據信息的綜合管理。前端的現場圖像、報警信息、監控數據等各種不同類型的信息均可以通過軟件進行控制和管理。智能化的聯動功能可在監控區發生人員入侵、煙霧火災、室溫過高等警情時觸動聲、光報警和消防系統，自動將該監控區的現場即時圖像及相關信息傳輸到監控中心。

技術參數：

單系統大規模	512路視頻輸入，32路視頻輸出
單機箱大規模	160路視頻輸入，32路視頻輸出
自動切換	32
成組切換	32
定時事件	35
報警輸入	大支持512路報警輸入
報警響應	多種報警顯示方式，多種報警消除方式
鍵盤控制協議	RS485
控制碼協議	PELECO"D"2400協議
屏幕顯示	攝像機號和標題；日期/時間格式；監視器號及其狀態
RS485端口	2個
以太網端口	1個RJ45
產品尺寸	430（寬）X185（高）X316（深）mm
功率	15W
電源	AC220V
其他	菜單綜合設置；自動調用巡視序列和觸點設防表；自動報警調用；內部視頻丟失檢測，同步檢測；具有 分級權限管理功能：查看、控制、報警響應；支持報警聯動，可聯動控制燈光、啟動錄像設備；系統可 分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。

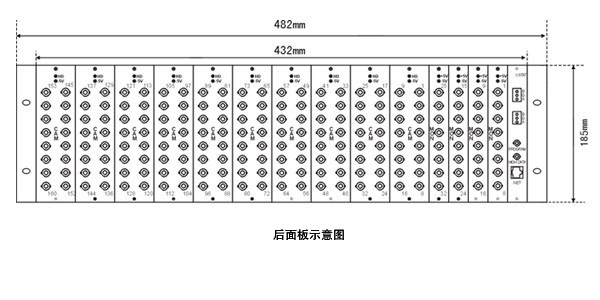

面板圖：
