LH60-70R是一款能與美國AD等知名品牌矩陣系統相互兼容、相互控制、相互代替等全功能的矩陣切換/控制系統。系統包括（矩陣主機、控制鍵盤、多媒體管理軟件、控制碼分配器、報警接口箱器等輔助設備）與美國AD等知名品牌矩陣系統相互兼容。系統單機箱192路視頻輸入，16路視頻輸出。大可擴展到1024路視頻輸入，128路視頻輸出。適用于所有安防監控系統。

系統采用插拔式、高密度的模塊化設計,包括電源模塊、中央處理單元模塊、數據緩沖模塊、視頻丟失檢測模塊、視頻輸入模塊和視頻輸出模塊。可以預定義系統巡視，成組切換，時間定時器，報警顯示、清楚模式，這些預定義功能可以分別在單個監視器上執行。通過控制鍵盤進行區域切換、編程序列切換和同步切換操作。通過解碼器可對云臺、鏡頭實現前端控制，也可以控制高速智能球、中速球或攝像機。支持多種組網方式，遠程編程控制及網絡功能。

系統具有的兼容能力，內置通訊模塊，具備與美國AD、PELCO等多種不同知名品牌矩陣系統之間的聯網互控功能。

LH60-70R矩陣切換/控制系統后面板具有8個RS-232通訊口（多可擴展到32個），可連接控制鍵盤、報警接口箱、多媒體控制軟件、網絡管理器等設備。1個以太網通訊端口，用于以太網聯網控制。1個高速數據線端口，可直接連接控制碼發生/分配器等設備。1個編程監視器端口，通過專用編程監視器接口設置系統參數。

產品他點：
●   微機模塊化，高密度矩陣設計
●   嵌入式微處理器
●   Linux 系統內核
● 人機交互界面設計出色巧妙，為用戶提供了更加豐富靈活的應用體驗。
● 系統可大擴容到1024路輸入，128路輸出。
● 方便、便捷的導航功能
● 直觀的主機狀態實時顯示
●   基于以太網控制無需外置設備
●   具有智能網絡設備管理功能
●   內置CPU模塊。支持雙CPU熱備份切換控制系統，支持系統電源熱備份。
●   菜單綜合設置(PC軟件)
●   鍵盤口令輸入，限制無關人員操作，優先級操作
●   系統可劃分為多個分區，可限定鍵盤的訪問權限
●   并行／成組切換
●   通用的巡視／顯示序列
●   自動調用巡視序列和觸點設防表
●   屏幕顯示：攝像機號和標題；日期/時間格式；監視器號及其狀態
●   64組自動切換，64組同步切換
●   系統可分級、多級控制
●   攝像機現場控制控制恒速或變速云臺
●   具有邏輯地址功能：可實現矩陣的視頻輸入通道數與球機地址的任意對應，方便管理維護
●   輸出帶四畫面分割功能
●   自動報警調用
●   內部視頻丟失檢測，同步檢測
●   可編程報警聯系表
●   五種不同的報警顯示方式，三種報警狀態消除方式
●   35個定時調用時間, 按星期自動調用切換隊列或進行定時布撤防
●   所有編程數據的備用電池保護
●   8個RS-232通訊口（可擴展到32個）
●   完善、簡潔、快捷的宏操作：系統可通過電腦設置宏后下載到崆鍵盤中，具有宏調宏、宏等待、宏循環操作，設置方便，可以下載宏信息
●   支持矩陣、畫面處理器、硬盤錄像機、解碼器和智能球等設備的組合控制
●   通過網絡擴展器，可實現1280臺多種品牌的矩陣模擬聯網。
●   具有分級權限管理功能：查看、控制、報警響應
●   兼容多種控制協議，可控制其它各種品牌的前端設備
●   支持報警聯動，可聯動控制燈光、啟動錄像設備
●   系統可分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。
●   系統具有的兼容能力，內置通訊模塊，具備與美國AD、PELCO等多種不同知名品牌矩陣系統之間的聯網互控功能
●   具有：公安部檢測報告、生產許可證、軟件著作權證書、具有ISO9001：2008質量認證、2012-2013百家誠信品牌安防供應商、中國名優產品證書等

技術參數：

單系統大規模	1024路視頻輸入，128路視頻輸出
單機箱大規模	192路視頻輸入，16路視頻輸出
自動切換	64
成組切換	64
定時事件	35
報警輸入	大支持1024路報警輸入
報警響應	多種報警顯示方式，多種報警消除方式
鍵盤控制協議	RS485
控制碼協議	曼碼
屏幕顯示	攝像機號和標題；日期/時間格式；監視器號及其狀態
RS485端口	1個
RS422端口	2個
以太網端口	1個RJ45
產品尺寸	430（寬）X266（高）X455（深）mm
功率	50W
電源	AC220V
其他	菜單綜合設置；自動調用巡視序列和觸點設防表；自動報警調用；內部視頻丟失檢測，同步檢測；具有 分級權限管理功能：查看、控制、報警響應；支持報警聯動，可聯動控制燈光、啟動錄像設備；系統可 分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。

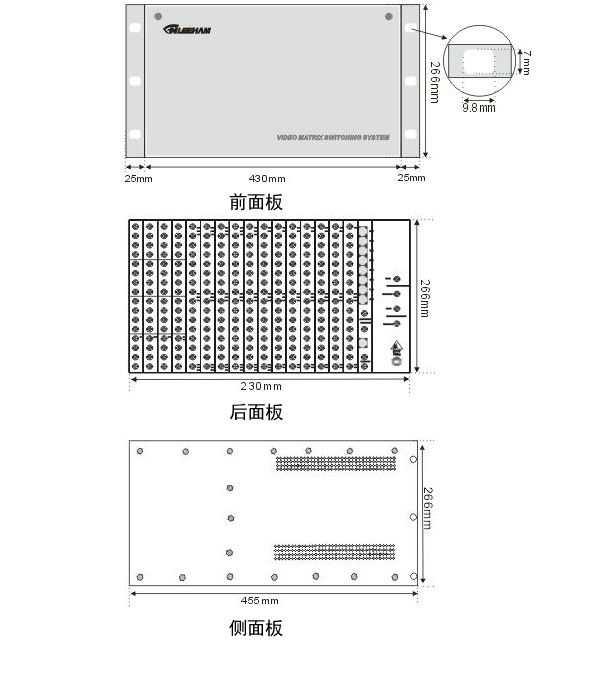

面板圖：
