LH60-RGB系列矩陣切換器，是一款高性能的專業PC信號切換設備，用于多個PC信號輸入輸出交叉切換，提供獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至低，圖像信號能高保真輸出。
采用高性能專業處理芯片，矩陣是專門為通用的高解析度計算機視頻信號和音頻信號傳輸提供了一種便捷的解決方案，矩陣格式兼容RGBHV、RGBS、RGsB、RsGsBs、HDTV、分量視頻、S-視頻等多種信號格式。支持高清分辨率高到1080p （或以上），向下兼容（支持常用分辨率：1024X768、1280X720、1920X1080、1920X1440、2056X1600）。
采用場逆程切換，音頻信號支持平衡/非平衡輸入輸出，帶有外同步信號接口，采用數字同步識別處理（DSIP）技術，支持 RS-232、TCP/IP及紅外遙控，適用于任何行業的計算機信號和模擬音頻信號的傳輸應用。

產品特點：
    ● 采用新32位ARM內嵌式處理器；
    ● 采用500M高帶寬芯片，具有長線驅動功能。采用信號長距離傳輸失真增益補償技術，實現自動增益；
    ● 具有RS-232通訊接口；
    ● 具有ESD靜電保護功能；
    ● 帶有掉電現場切換記憶保護，當重新開啟電的時候，設備可以恢復掉電前的狀態；
    ● 內置輪循切換功能，能任意設定間隔時間和通道 ；
    ● 內置9組場景存儲功能；
    ● 采用可編程邏輯陣列電路（FPGA），大的邏輯編譯系統功能，；
    ● 采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便 ；
    ● 具有1個 網絡接口，可通過以太網遠程控制。

產品選型：

產品型號	產品參數
LH60-RGB802	8進2出RGB矩陣，5BNC接口，750MHZ，面板/紅外/RS-232控制。
LH60-RGB804	8進4出RGB矩陣，5BNC接口，750MHZ，面板/紅外/RS-232控制。
LH60-RGB808	8進8出RGB矩陣，5BNC接口，750MHZ，面板/紅外/RS-232控制。

 技術參數：

視頻輸入
帶寬	500MHz（-3dB），滿載
切換速度	48s(長時間)
輸入信號	RGBHV 、RGBS、 RGsB、RsGsBs、 HDTV、分量視頻、S-視頻、復合視頻
連接器	5×BNC 插座
輸入電平	TTL電平/高阻
阻抗	75歐姆
視頻輸出
輸入信號	RGBHV 、RGBS、 RGsB、RsGsBs、 HDTV、分量視頻、S-視頻、復合視頻
連接器	5×BNC 插座
輸入電平	TTL電平/高阻
阻 抗	50 歐姆
增益	0dB
頻率響應	<±0.1 dB 至 6MHz
微分增益	<0.2%(10-90%APL) @4.43MHz
微分相位	<0.2°(10-90%APL) @4.43MHz
串擾	< -60 dB @4.43MHz
音頻輸入
輸入信號	立體聲音頻（平衡、非平衡）
連接器	3.8mm 3針螺絲鎖定器（鳳凰端子）
高電平	≤+20dBu 大
輸入阻抗	高阻 110K歐姆
音頻輸出
輸出信號	立體聲音頻（平衡、非平衡）
連接器	3.8mm 3針螺絲鎖定器（鳳凰端子）
輸出阻抗	66歐姆
共模比	>70 dB 20Hz至20KHz
音頻帶寬	20Hz 到 200KHz
增益	平衡音頻 0dB、非平衡音頻-6dB
增益穩定度	< ±0.13dB
頻率響應	< ±0.22dB 20Hz 至 20KHz
噪音	< -87dB (20KHz 加權,RMS)
串擾	< -92dB 典型值 至 20KHz、<-85dB 極劣值 至 20KHz
總諧波失真	< 0.15%
信號隔離度	< 90dB
控制種類
控制方式	RS-232、紅外、鍵盤面板、軟件控制
控制協議	9600 波特，8 位，1個停止位，無奇偶校驗
串行控制接口	2 = TX, 3 = RX, 5 = GND
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
產品規格
電 源	AC 105V- 238V , 50 / 60 Hz 。
工作溫度	0℃~60℃ 無冷凝
存儲溫度	-20℃~75℃
工作濕度	20%~70%RH
存儲濕度	0%~90%RH，不結露

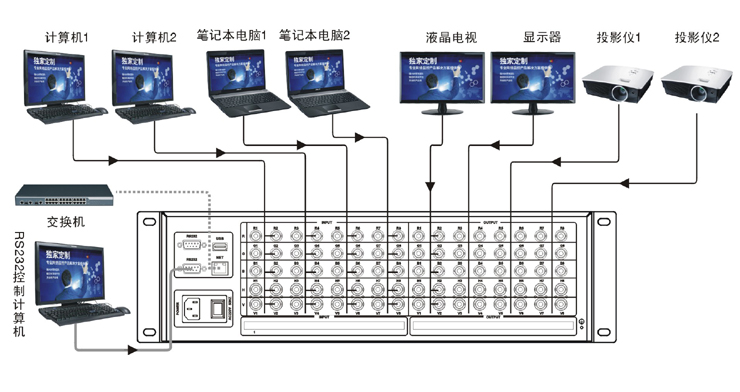

系統示意圖：

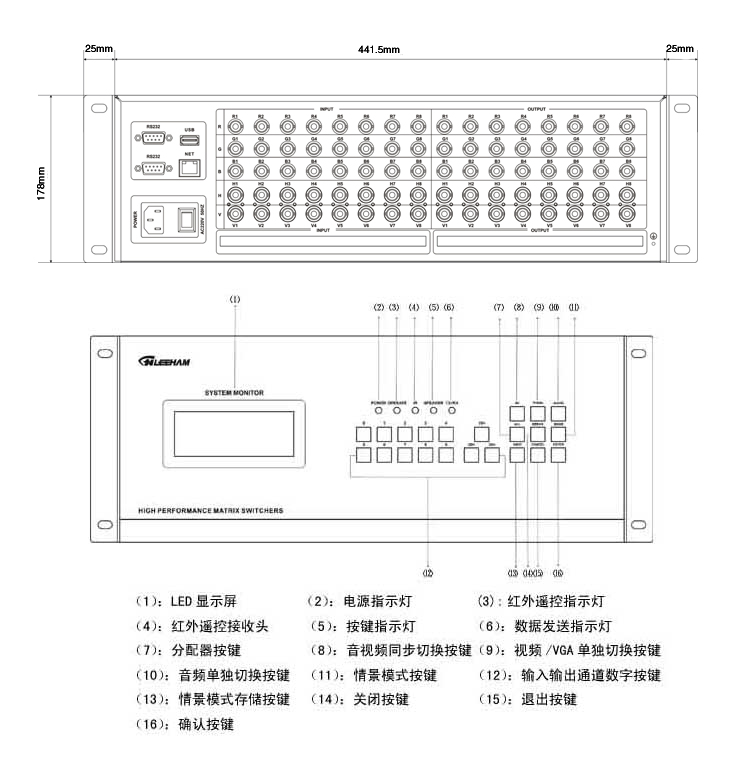

面板圖：
