4進4出AV矩陣切換器是對視頻信號和音頻信號(非平衡立體聲音頻信號)進行切換的全交叉矩陣。產品可廣泛應用于大屏幕顯示工程、多媒體教學、報告廳、指揮控制中心、酒店、多媒體會議室、影音展示廳等場合。
LH60-AV4-4矩陣切換器內部采用高帶寬開關芯片，圖像清晰無拖影；輸入、輸出帶緩沖設計，增強了抗沖擊及輸出能力；音視頻可分別控制，音頻輸入輸出采用平衡方式，大大提高了抗干擾能力，有效延長了傳輸距離。提供RS232控制接口，多臺矩陣可以級聯使用。具有手動面板、紅外遙控控制功能以及掉電現場保護功能、狀態存儲記憶。
LH60-AV4-4矩陣切換器系列采用LCD面板顯示和輕觸式按鍵確保狀態顯示更加直觀，更加合理。采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息。

產品特點：
   ● 采用高寬帶專業芯片，支持高清電視(HDTV)的帶寬；
   ● 采用新32位ARM內嵌式處理器；
   ● 配置紅外遙控器、RS232控制、面板按鍵控制；
   ● 可完全交叉切換視頻信號輸入，與音頻信號可以同步或者異步切換；
   ● 采用信號長距離傳輸失真增益補償技術；
   ● 采用專業音頻運放后級處理芯片，使音色醇厚、圓潤 ；
   ● 采用液晶LCD顯示屏，全中文顯示工作狀態；
   ● 采用可編程邏輯電路（FPGA），性能更穩定；
   ● 內置輪循切換功能，能任意設定間隔時間和通道 ；
   ● 內置9個場景存儲功能，能直接在面板操作 ；
   ● 斷電現場切換記憶保護功能；

產品選型：

產品型號	產品參數
LH60-AV404	4進4出視音頻矩陣切換器，視頻RCA接口，音頻非平衡立體聲RCA接口。面板/紅外/RS-232控制。

 技術參數：

視頻
帶寬	200MHz (-3dB),滿載，0-10MHz@±0.1dB,0-100Mhz@±0.6dB
多通道對一通道串擾和	-60dB@10MHz，-50dB@100MHz
微分增益誤差	0.1%, 3.58-4.43MHz
微分相位誤差	<1.28度, 3.58MHz）
亮度色度干擾	< -80dB@100KHz，滿載
信號類型	復合視頻（信號）
視頻輸入
接 口	BNC接口
回波鎖相	0.3V~ 0.4Vp-p
小/大電平	模擬信號: 0.5V ~ 2.0V p-p
阻 抗	75 歐姆
回波損耗	<-50dB@5MHz
大直流偏置誤差	15mV
視頻輸出
接 口	BNC接口
阻 抗	75 歐姆
回波損耗	<-50dB@5MHz
直流補償	大±5mV
轉換類型	垂直間隔
音頻信號
輸入/輸出接口	RCA母接口
頻率響應	20 Hz-20 kHz
總諧波失真噪聲	0.03% @1kHz（額定電壓下）
信噪比（S/N）	>100dB
立體聲分離度	>90dB @ 1kHz
共態比（CMRR）	>85dB @: 20 Hz~ 20 kHz
信號類型
共態比（CMRR）	>85dB @: 20 Hz~ 20 kHz
阻 抗	輸入：>10 k歐姆，輸出：50歐姆
大輸入電平	+19.5dBu
增益誤差	±0.1dB
大輸出電平	+19.5dBu
控制種類
串行控制接口	RS-232 接口
使用方式	與擴展鍵盤配套使用
控制口結構	+5V=DC5V , + = DATA+, -=DATA- GND = 信號地
以太網控制接口（選配）
以太網控制接口	RJ-45母接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
產品規格
電 源	100VAC ～ 240VAC, 50/60 Hz
溫 度/濕 度	儲存、使用溫度: -20°~70°C/儲存、使用濕度:10% ~90%

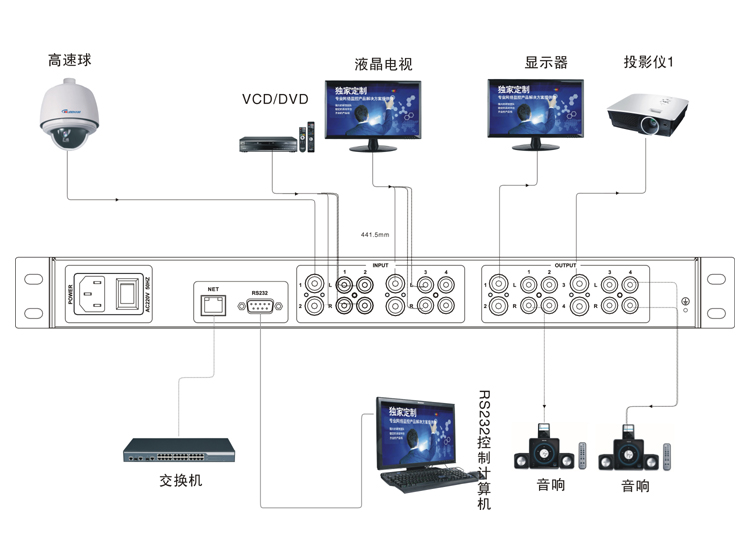

系統示意圖：

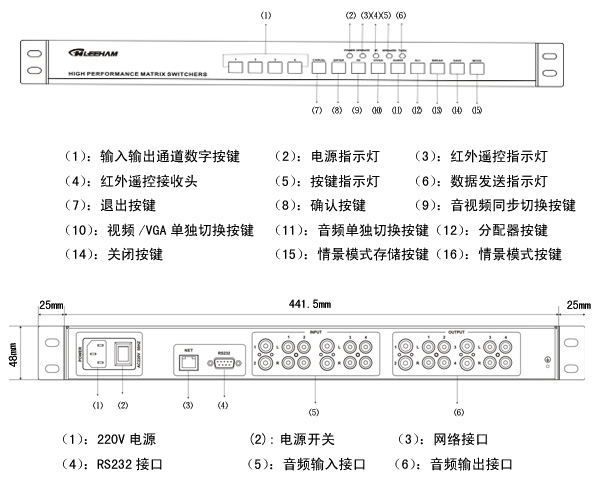

面板圖：
