LH40-11V100T可以接收來自PC視頻播放器等影音視頻輸出的VGA(RGBHV)視頻信號，并對視頻信號進行編碼壓縮，通過傳統網線把視頻信號傳送到遠端的LH40-11V100R系列接收器。
 LH40-11V100R接收來自 LH40-11V100T系列發送器發過來的數據，并將其解壓還原成VGA視頻、音頻信號，終送給顯示終端設備。
獨立的VGA信號輸入輸出；采用15針HD母接口支持各種RGB、VGA、信號源，帶音頻接口，高帶寬350MHz(-3dB)，滿載的高帶寬，采用高帶寬芯片，高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠，全貼片SMD工藝，特有的ESD靜電保護技術，支持信號時序重整，完美顯示1920×1080P高清圖像，安裝簡單，即插即用。

產品特點：
●支持從800X600到1920X1080等視頻分辨率；
●采用專用格式對視頻壓縮解壓，降低傳輸帶寬、保證影音播放流暢性、畫質還原好、延時時間短；
●采用網線傳輸，傳輸距離遠，抗干擾能力強；
●支持立體聲音頻輸入、RS-232傳輸；
●傳輸器集成度高，對其他視頻輸出顯示設備兼容性好；
●使用CAT5e/6屏蔽線纜遠可達100米。
●即插即用，方便簡單。

技術參數：

VGA視頻輸入
信號類型	RGBHV
增益	0dB
接口	DB15母接頭
帶寬	350MHz@-3dB
阻抗	75 Ω
支持輸入分辨率	大支持1920X1080@60Hz
VGA視頻輸出
信號類型	RGBHV
接口	DB15母接頭
阻抗	75 Ω
支持輸入分辨率	大支持1920X1080@60Hz
YUV視頻輸入
信號類型	分量視頻（YPbPr/YCbCr）
接口	DB15母接頭轉接RCA公接頭
帶寬	150MHz@-3dB
小/大電平	-2V/+2V
阻抗	75 Ω
音頻
音頻接口	3.5mm耳機座
信號類型	1路立體聲,非平衡
頻率響應	20 Hz ~ 20 kHz, ±0.05 dB
輸入電平	2Vrms（大）
串口傳輸
串口傳輸接口	DB9母座
波特率	115200bps
CAT5傳輸距離
接口	高速RJ45
傳輸距離	使用CAT5e/6屏蔽線纜可達100m
規格
電源	12V DC適配器
功耗	≤10W
工作溫度	0℃ ~ +50℃
儲存溫度	-20℃ ~ +70℃

VGA視頻輸入
信號類型	RGBHV
增益	0dB
接口	DB15母接頭
帶寬	350MHz@-3dB
阻抗	75 Ω
支持輸入分辨率	大支持1920X1080@60Hz
VGA視頻輸出
信號類型	RGBHV
接口	DB15母接頭
阻抗	75 Ω
支持輸入分辨率	大支持1920X1080@60Hz
YUV視頻輸入
信號類型	分量視頻（YPbPr/YCbCr）
接口	DB15母接頭轉接RCA公接頭
帶寬	150MHz@-3dB
小/大電平	-2V/+2V
阻抗	75 Ω
音頻
音頻接口	3.5mm耳機座
信號類型	1路立體聲,非平衡
頻率響應	20 Hz ~ 20 kHz, ±0.05 dB
輸入電平	2Vrms（大）
串口傳輸
串口傳輸接口	DB9母座
波特率	115200bps
CAT5傳輸距離
接口	高速RJ45
傳輸距離	使用CAT5e/6屏蔽線纜可達100m
規格
電源	12V DC適配器
功耗	≤10W
工作溫度	0℃ ~ +50℃
儲存溫度	-20℃ ~ +70℃

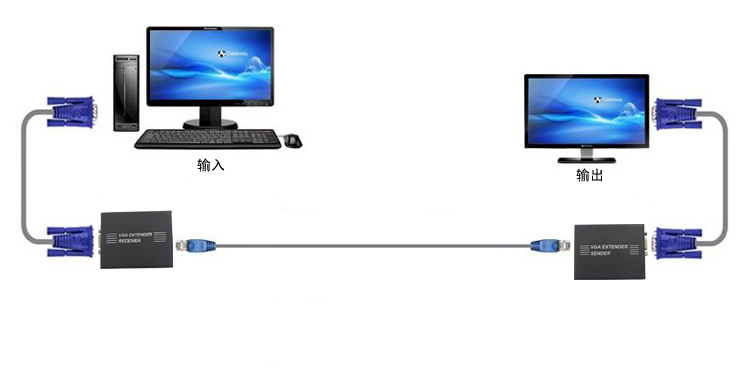

系統示意圖：

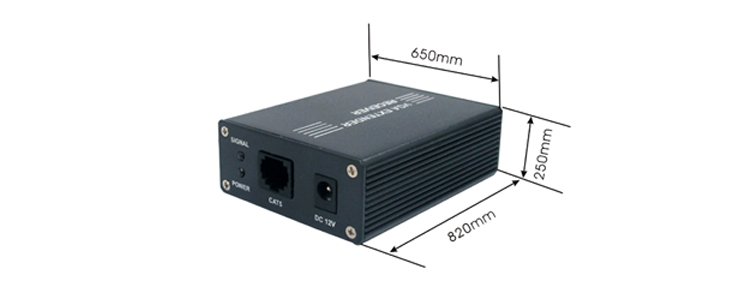

面板圖：
