16進16出HDMI矩陣切換器是一款傳輸HDMI視頻信號的矩陣切換設備，支持HDCP 1.3、與及DVI 1.0協議。支持12位色深的所有HDTV分辨率包括108p/60，以及高達1920X1200的PC的分辨率。對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。此HDMI矩陣能夠出色的將HDMI視頻及多路數字音頻信號通過HDMI線傳輸?shù)斤@示設備上。產品廣泛應用于大屏幕顯示工程、多媒體教學、報告廳、軍事指揮控制中心、交通監控、酒店、多媒體會議室、影音展示廳等場合。
LH60-HDMI16-16A數字矩陣切換器采用新型的LCD面板顯示和輕觸式按鍵確保狀態顯示更加直觀，更加合理，設備操作更加簡便。采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便。

產品特點：
● 支持Android、IOS等不同操作系統的智能平板、手機APP控制，使用智能平板、手機直接通過無線的方式實現信號源選擇、切換、預案調用等操控。填補了音視頻行業針對智能平板、手機無法直接通過無線的方式來控制整個項目的需求空缺。
● 采用高速數字交換技術，信號總線頻率高達25G，完美解決串?dāng)_、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
● 智能識別不同的輸入輸出板卡，在熱插拔過程中自動關閉和打開板卡電源，防止電源對板卡的沖擊損壞。
● 模塊化的設計, 可支持系統處理模塊的熱插拔，設備主控CPU支持熱備份，雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換。
● HDMI矩陣可聯動控制前端會議球，高速球。
● 多種不同的預案可滿足不同客戶的要求。
● 設備面板液晶實時顯示設備的運行狀態和溫度信息。
● 具有網絡搜索和無線搜索功能。
● 具有WiFi、APP和路由模式。
● 網絡支持C/S和B/S二種模式。
● 可通過web瀏覽器控制。
● 支持HDCP管理，兼容DVI 1.0和HDMI 1.4；
● 內置EDID（擴展顯示標識數據）和DDC管理；
● 預存儲9種通用模式，可存儲和調用模式；
● 具有掉電記憶功能帶有斷電現場保護功能；
● 支持多種控制方式，以太網、RS-232、前面板按鍵控制、紅外遙控等；
● HDMI矩陣采用可編程邏輯, 程邏輯陳列電路，任意交互切換；
● 信號長距離傳輸失真補償技術；
● 支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入；

產品選型：

產品型號	產品參數
LH60-HDMI12-4	12進4出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI12-8	12進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI12-12	12進12出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI16-4	16進4出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI16-8	16進8出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI16-12	16進12出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI16-16	16進16出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。
LH60-HDMI12-12A	12進12出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。音頻非平衡立體聲，RCA接口。
LH60-HDMI16-4A	16進4出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。音頻非平衡立體聲，RCA接口。
LH60-HDMI16-8A	16進8出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。音頻非平衡立體聲，RCA接口。
LH60-HDMI16-12A	16進12出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。音頻非平衡立體聲，RCA接口。
LH60-HDMI16-16A	16進16出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。音頻非平衡立體聲，RCA接口。

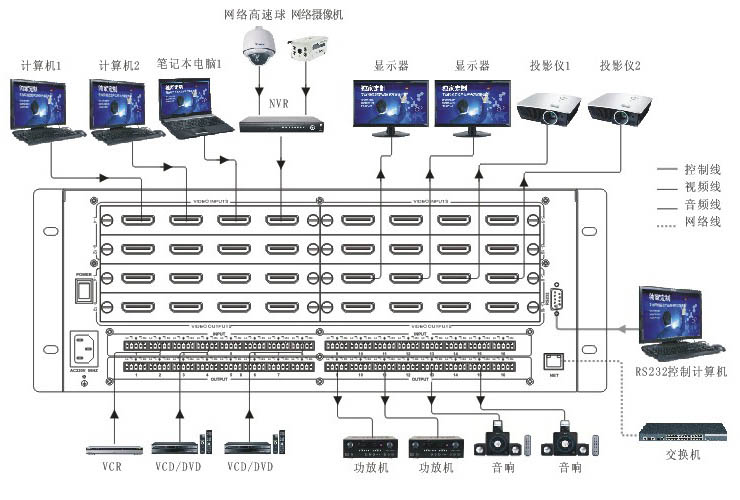

系統示意圖：

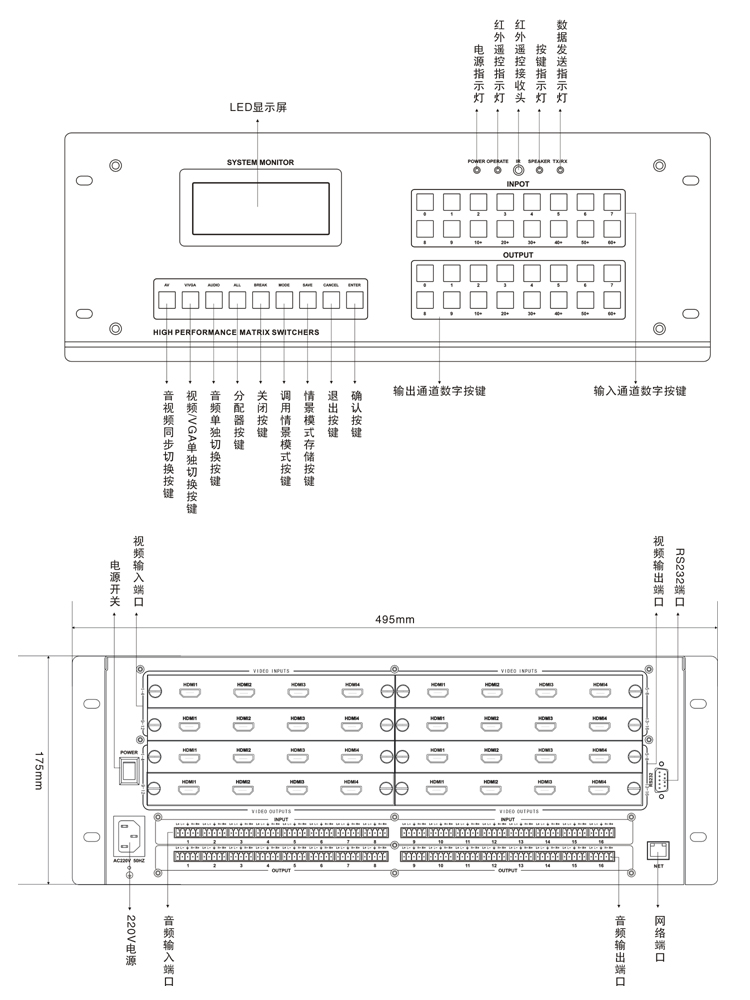

面板圖：
