LH70-MT1200系列數字混合矩陣是將原來的數字矩陣和模擬矩陣融為一體，可以實現模擬信號、數字信號之間的切換，并具有模擬轉數字、數字轉模擬的功能。采用大容量高速FPGA陣列和背板交換技術，實現數字、模擬信號的混合輸入輸出，是一款接口豐富、性能強大、應用領域廣泛的混合矩陣。

LH70-MT1200系列混合矩陣是一款具有電信級穩定性能、軍用級性能、商用級價格和民用級操控性的全新產品，專業化更強，從根本上解決了以往系統搭建的復雜問題，將高可行性的系統和解決方案呈獻給用戶。

產品特點：

●純硬件、板卡式熱插拔結構
  采用模塊化硬件結構設計，系統電源、風扇、信號輸入卡、輸出卡支持熱插拔，為系統提供了靈活性和可靠性。純硬件設計，啟動快，具有斷電自動恢復功能。輸入輸出采用模塊化設計，根據系統需要靈活配置。在系統不斷電的情況下可對輸入輸出板卡直接更換、升級。

●數字/模擬、高清/標清、原始/編碼信號可混合輸入
  結合模塊化的優勢，根據系統靈活配置，可以支持VGA、DVI、HDMI、Video、YPbPr、HD-SDI、HDBaseT等市面上常見的格式信號輸入，滿足計算機、DVD播放器、監控?cái)z像頭等信號設備的接入需求。在安防系統中的IP網絡攝像頭，系列混合矩陣能實現直接解碼處理，減少中間的轉換環節。

●支持EDID和HDCP管理、場景預置和回調
  提供EDID管理。EDID管理器允許從預先存儲的設置或已連接的顯示設備中選擇EDID信息，并應用到任意或所有輸入卡上，確保所有信號源都能可靠地輸出內容至顯示設備。

  支持HDCP管理，可設置加密和解密HDCP內容， 確保信號源正常顯示。HDCP管理可在輸入和輸出設 備之間驗證并保持持續的HDCP內容加密，確保在專業視音頻環境中實現快速、可靠的切換。支持9個場景預置和調用。

●強大高清圖像處理能力
  支持大輸入分辨率1920×1200像素，通過配置不同的機箱規模和輸出板卡數量，大可支持72路畫面獨立輸出。模擬輸入，數字輸出；標清輸入，高清輸出。系列混合矩陣帶給客戶好的視覺體驗，可對任意輸入視頻格式進行統一化處理，轉換成分辨率一致的高清數字視頻，方便連接各種拼接電視墻和監示器。可輸出各種特殊分辨率，適應特殊場合顯示終端的需求。輸入采集卡可依照客戶需求進行個性化配置，多可實現72路DVI/VGA/HDMI/YPbPr/SDI信號輸入。

 在圖像處理方面不斷創新，數字視頻畫面細膩銳利、圖像通透明亮、清晰流暢、色彩豐滿亮麗。模擬視頻保證圖像顏色準確還原，顏色豐富飽滿，不同通道間顏色一致性好。

●控制方式多樣化
  支持以太網、RS232、紅外遙控、WIFI控制（可選配）進行控制。接入現有網絡的交換機，用戶通過網絡工作站可對多臺矩陣實現獨立管理和協同管理，還可通過串口進行級聯控制。

●場景輪巡
  輸出的每種設置方式均可保存為一個模式存儲在設備內部，目前大支持32個場景的設備本地存儲和不限制數量的場景讀取調用。支持場景自動定時輪巡，可以選擇每個場景是否參與自動輪巡，方便監控領域常見的“值班自動巡檢”應用。


產品選型：

產品型號	產品參數
LH70-MT1200	32進40出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	32進48出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	32進64出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進8出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進12出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進16出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進20出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進24出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進28出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進32出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進36出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進40出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進48出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	40進64出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進16出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進20出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進24出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進28出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進32出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進36出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進40出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進44出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	48進48出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進16出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進20出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進24出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進28出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進32出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進36出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進40出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進44出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進48出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進52出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進56出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進60出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	64進64出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進8出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進12出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進16出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進20出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進24出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進28出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進32出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進36出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進40出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進44出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進48出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進52出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進56出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進60出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進64出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進68出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）
LH70-MT1200	72進72出高清混合矩陣，12U機箱，含CPU控制模塊、電源模塊、切換模塊、面板鍵盤控制模塊。（板卡自選）

技術參數：

型號	LH70-MT1200
機箱規格	12U
輸入模塊	18
輸出模塊	18
機箱尺寸	440*390*540
輸入卡	多種輸入卡可任意組合：VGA、YPbPr、CVBS、DVI、HDMI、HD-SDI、HDBaseT、Fiber、IP等
輸出卡	多種輸出卡可任意組合：VGA、DVI、HDMI、HD-SDI、HDBaseT、Fiber等
處理器管理網口	1個RJ45接口。10M/100M自適應，支持對通訊處理器的管理與配置
處理器管理串口	1個RS232，可以支持對外聯的矩陣、屏幕等第三方設備的控制
通訊處理器	可以擴展平臺設備的通訊功能，實現對云臺等設備的控制
切換規模	單臺大可支持72路輸入，72路輸出
傳輸帶寬	10.2Gbit/s 增益 0dB
切換速度	200ns 傳輸延遲 5ns(1ns)
信號分辨率	1920*1200@60hz， 1080P，向下兼容
信號格式	TMDS
控制軟件	矩陣控制軟件
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/-2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm(@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
工作溫度	0℃-70℃
工作濕度	<90% 無冷凝
大功率	550W
電氣特性	輸入 100-240V交流電，可自動調節電源，頻率為 50-60Hz,可配置N

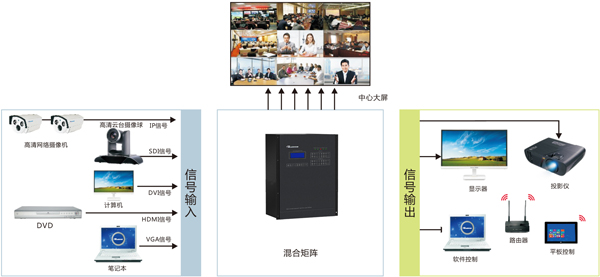

系統示意圖：

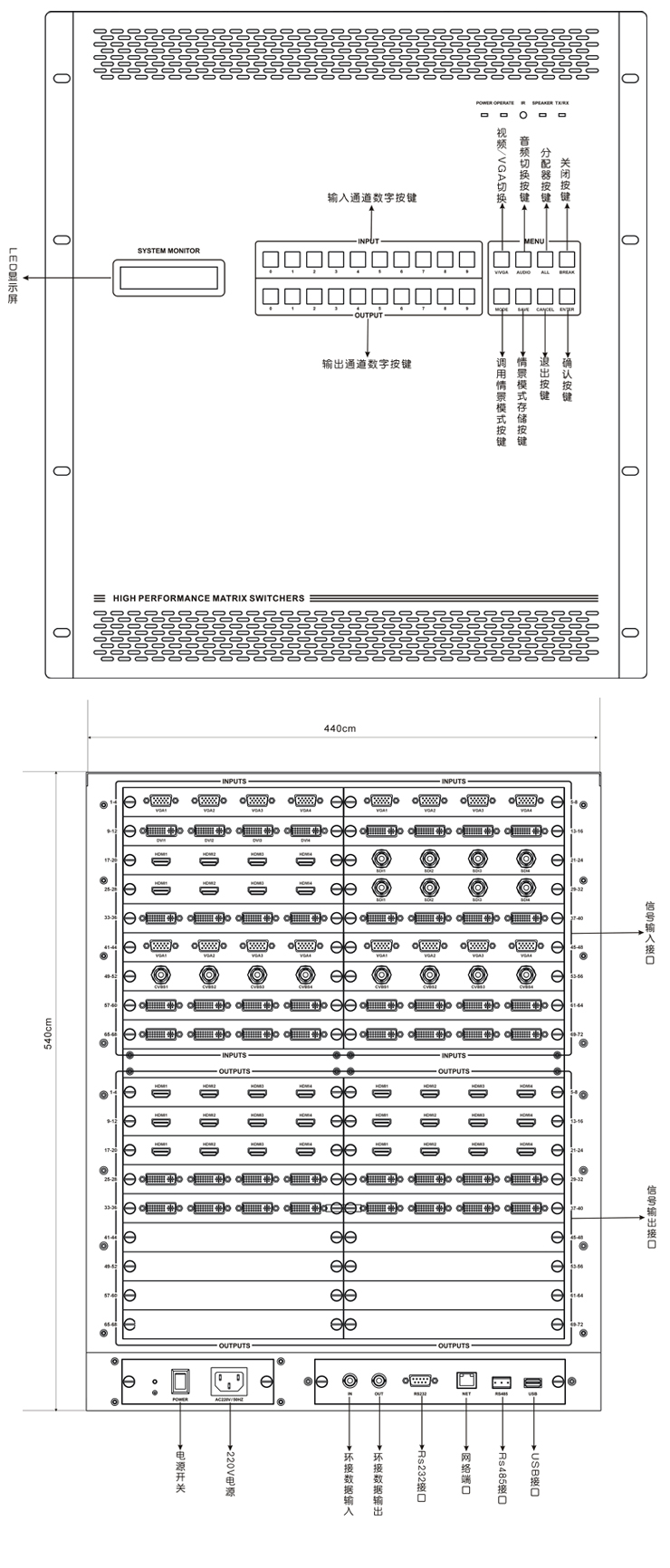

面板圖：
