一． 概 述
隨著社會的發展，辦事、辦公效率的提升，一個傳統的政企視頻會議室除滿足會議要求外，還應具有高雅格調和優美音質、清晰圖像演示，并且可以根據要求擴展配備同聲傳譯系統和投票表決功能以及遠程視頻會議系統。它由大屏幕顯示、多媒體音視頻信號源、音響、切換和中央集中控制幾大部分組成。選取具備先進功能的DVD和錄像機以及實物和圖文傳送器通過大屏幕投影機還原其圖像，為了更實時地指揮需要配備一套中央集中控制設備，控制室內所有影音設備、信號切換、燈光、屏幕升降、音量調節等等功能，大大提高工作效率和簡化復雜的操作，能適合所有人士使用而不需要具備專業知識。
根據這一領域的需求以及我們的實際工程經驗，我們將整個會議系統分成以下幾個子系統。
1、數字會議系統
2、中央集中控制系統
3、信號處理系統
4、會議錄播系統
5、擴聲系統
6、大屏幕顯示系統
7、視頻會議系統

二．設計目標
本方案涉及XXX視頻會議室會議系統工程，長約18米，寬約8米，與會人員為38人。以控制室為核心；以會議室為出發點；建設星形、雙向、可控、可視的并帶有大型顯示功能的智能化分布式會議系統。系統通過中央控制主機進行集中化、自動化控制，可以實現本地與遠程的視音頻的雙向傳輸顯示播放。

三．設計原則
系統設計要長遠考慮、全面規劃，并應遵循以下原則：
先進性原則：系統中盡可能采用當前較為先進的技術和設備，保證系統能在較長的時間內保持其先進性。
可靠性原則：系統中采用的設備和技術均經過實用驗證，以確保其可靠性。
可擴展原則：系統硬件、軟件盡可能考慮到為今后擴容改造和系統升級，預留一定的接口，采用兼容性強的設備。
實用性原則：系統和設備的選型充分考慮實際應用的需要，力求簡捷實用，盡可能減少投資。
安全性原則：信息安全是關系到國家安全的頭等大事，安全保密是涉密信息系統得以生存和有效使用的基礎和關鍵。

四．項目工程概況概述
依據用戶所提出的要求，本系統音頻、視頻的采集、傳輸、切換、顯示播放均采用集中式處理、網絡式控制架構，滿足交互式的多媒體信息業務特性，可實現音視頻網絡交互式通信。
結合用戶需求本，系統由視頻會議系統、信號管理系統、音頻擴聲系統、集中控制系統、數字會議系統、大屏幕顯示系統、會議錄播系統七部分組成。系統建成后要具有先進性、成熟性、可擴展性，便于后期使用、維護和升級，關鍵設備要有冗余備份。軟件要界面友好、易于操作，報錯信息要簡潔、易于理解、能夠為排除故障提供有價值信息。

五．系統配置分析
5.1視頻顯示系統
視頻顯示系統以大屏幕顯示、數字視頻傳輸切換技術為主，實現高分辨率高質量的顯示與傳輸標準，顯示終端要選用全新技術實現壽命長、狀態穩定、降低維護成本等優勢。切換信號時達到無黑屏、無裂縫標準。
我們為用戶推薦兩種顯示終端解決方案，分別是拼接屏和高清工程投影機，下面就分別介紹下兩種方案的說明與設備性能特點。
根據用戶相應用需求，結合本公司在大屏幕顯示系統方面多年的實踐經驗，提出以下設計原則和指導思想：
先進性
采用業內推崇的60吋大屏幕顯示系統設備，具有高分辨率、高亮度、高對比度等特點；
可用性
拼接單元具有自動儲存和記憶功能，可在更換部件后自動調整到更換前的狀態，無需人工調試，維護簡單；
系統各類調試、操作與控制均采用屏幕菜單形式，界面友好，操作方便靈活，易于掌握，并設置不同操作權限以防止非法操作；
廣泛地支持各種規格的DVI/VGA和視頻信號顯示。如不同分辨率（640×480～1600×1200）的計算機信號，支持各種制式的視頻信號（可顯示錄像機、攝像機、DVD、實物投影儀等）；
支持整屏、分屏顯示，支持虛擬屏。可靈活開啟顯示“窗口”，自定義“窗口”尺寸，畫面能夠自由縮放、移動、漫游，不受物理拼縫的限制。
可擴展性
考慮到今后的集中控制需求，系統留有RS232中控接口和開放的軟件編碼，方便用戶通過中央控制設備對整個大屏幕系統進行集中控制；
安全性
大屏幕顯示系統設計具有本質上的安全，不會產生安全因素；
大屏幕顯示系統具備各種設置、操作和訪問控制機制；
可靠性
顯示單元和圖像處理器（即多屏拼接控制器）均為工業級產品，能確保系統長期穩定的工作；
系統結構簡單合理，如合理散熱通風結構、內藏式布線槽、型材結構屏體；
經濟性
大屏幕顯示系統的性價比高。技術先進和擴展性確保了系統長期可靠的使用和投資效益；
大屏幕顯示系統日常運行維護費用低；
專業的系統集成整合和工程安裝，保證了系統軟件升級和硬件系統擴展簡單。
5.2信號切換系統
信號切換系統是顯示控制系統的核心，它主要起各種信號切換的樞紐作用，是起到在信號源與終端設備之間的橋梁。
本系統可將任意會議室攝像頭視頻信號、視頻會議終端信號、任意VGA信息點的計算機信號、任意視頻信息點的視頻信號，以及引接的外部各種類型的信號按需切換到對應的顯示終端上，保障會議有序進行。
選用配置靈活的矩陣信號切換器。采用高性能的硬件設計切換過程無黑屏、無裂縫，完美支持各類高清晰數字/模擬信號切換處理，結合布線工程在會議室預埋各種線纜，系統中的矩陣配高清線纜實現對信號的無損傳輸，從而保證信號的傳輸質量；提升了傳輸距離；對系統中種類繁多的視頻信號源實施無縫銜接、轉換、切換、傳輸，對會議室內所有信息接入點等信號源配合控制系統進行集中化統一管理。
根據用戶的需求本系統內各種輸入輸出信號源種類繁多，較為復雜（HDMI、DVI、VGA、CVBS、S-Video、YPbPr）。應配置接口較多的高清混合矩陣切換器。 LH70-MT600系列混合拼接矩陣切換器是一款配置靈活的拼接與無縫矩陣。此系列矩陣采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，并支持雙向RS-232、雙向IR信號分配切換功能。還能將一個完整的圖像信號劃分成多個信號，分配給多個顯示單元，同時組成一個大的顯示屏幕來顯示動態畫面，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。

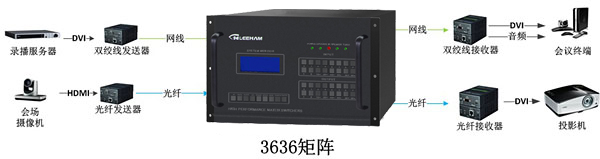

混合矩陣切換器提供HDMI、DVI、VGA、CVBS、S-Video、YPbPr信號本地直連輸入，以及HDMI、DVI直連輸出。除此之外，還提供雙絞線(HDBaseT)輸入輸出板卡，配合雙絞線傳輸器可通過雙絞線延長輸入與輸出的信號傳輸距離到100M，另外還提供Fiber(光纖)輸入輸出板卡，配合光纖傳輸器通過單芯多模光纖延長輸入與輸出的信號傳輸距離到300M，更可更換為使用單模光纖傳輸的單模收發器提升傳輸距離達20KM。的全數字信號處理技術可保證信號無失真處理，將優質的畫面送至顯示終端。
混合矩陣切換器提供多種控制模式，具有水晶按鍵面板操作，RS-485擴展鍵盤操作，還提供2路標準RS-232通訊接口和網絡端口，方便用戶與各種遠端控制設備配合使用。
