LH60-60V是一款高密度結構采用插拔式模塊化設計的矩陣切換/控制系統, 集成度高、穩定性強，后期維護成本低。 單機箱可控制288路視頻輸入和16路視頻輸出。模擬視頻矩陣系統大可擴展到1024路視頻輸入，128路視頻輸出。系統擴展時根據擴展系統大小只需要增加輸入、輸出板、機箱和環接線即可。系統能無故障連續運行15年以上，所有的產品的元器件的選型都按照這個標準進行的。在不降低各項指標的前提下，和同類產品相比具有滿意的性價比指數。自帶前端控制設備輸出單元，這樣可以省去一些外掛設備，降低設備成本。安裝、調試方便。適用于所有安防系統。

系統包括電源模塊、CPU中央處理單元模塊、數據緩沖模塊、視頻輸入模塊和視頻輸出模塊。模擬矩陣其預配置功能，可確保高的可靠性。支持多種組網方式，遠程編程控制及網絡功能，能滿足以太網聯網和穿透式多級聯網的組網方式。能通過設置靈活改變組網形式，達到客戶滿意的目的。

LH60-60V矩陣切換/控制系統后面板具有7個RS-422通訊端口，可連接控制鍵盤、報警接口箱、多媒體控制軟件、網絡管理器等設備。1個以太網通訊端口，用于以太網聯網控制。1組PELCO“D”2400控制協議輸出，可控制高速球、解碼器或碼轉換器等設備。1個高速數據線端口，可直接連接控制碼發生/分配器等設備。1個編程監視器端口，通過專用編程監視器接口設置系統參數。

系統特點：
●   菜單綜合設置。
●   易擴展的高密度模塊化結構設計，可隨時升級
●   支持熱拔插
●   嵌入式微處理器
●   Linux 系統內核
●   基于以太網控制
●   32組自動切換、32組同步切換。
●   定時布、撤防。18種報警模式。
●   屏幕顯示：攝像機標題，自帶國標一、二級漢字字庫；日期/時間格式;攝像機號和監視器號，及其工作狀態。
●   系統可劃分為多個分區，可限定鍵盤的訪問權限。
●   通過控制鍵盤對每個攝像機都可設定控制優先級。
●   模擬視頻矩陣支持LH70系列多媒體管理軟件。
●   具有數據掉電保存功能。
●   系統具有定時事件操作：可以在每天的某一時刻定義一個定時事件，該時間可以是布防操作、撤防操作、調用序列操作或同步操作。當系統時間運行到該時刻時，系統將自動運行該事件。
●   端口可選擇定義：每個端口根據輸入設備的不同，可以定義為不同類型的端口。
●   內嵌網絡管理功能：系統可以作為一個系統中的中心，對聯接在該設備上 的其它主機進行網絡控制和操作。
●   可多網并存：可實現IP聯網和RS422聯網的并網功能。
●   多級用戶管理：可以對各級用戶設定不同的操作權限。
●   完善、簡潔、快捷的宏操作：系統可通過電腦設置宏后下載到崆鍵盤中，具有宏調宏、宏等待、宏循環操作，設置方便，可以下載宏信息。
●   具有計算機管理功能：可以通過計算機對主機系統菜單進行編程操作，將設置內容上傳或下載，減輕主機編程的繁瑣。
●   具有網絡時鐘：可對網絡中不同地點的設備的時鐘進行修改、管理。做到在網絡中任何一地、一點的設備時鐘都是一致的，為案發時間的一致性提供了技術上的保障。
●   完善、方便的菜單修改方式：系統可以通過電腦對矩陣的菜單中所有項進行設置和修改，同時可以將矩陣中的菜單信息上傳到電腦中，軟件界面人性化。
●   完善、簡便、快捷的宏操作：系統可以通過電腦設置宏后下載到鍵盤中，具有宏調宏、宏等待、宏循環操作，設置方便，可以下載宏信息。
●   系統自帶前端控制設備輸出單元，這樣可以省去一些外掛設備。
●   LH60-60V系列模擬視頻矩陣大可以擴展到36個鍵盤端口。

技術參數：

單系統大規模	1024路視頻輸入，128路視頻輸出
單機箱大規模	288路視頻輸入，16路視頻輸出
自動切換	32
成組切換	32
定時事件	35
報警輸入	大支持1024路報警輸入
報警響應	多種報警顯示方式，多種報警消除方式
鍵盤控制協議	RS422
控制碼協議	PELECO"D"2400協議
屏幕顯示	攝像機號和標題；日期/時間格式；監視器號及其狀態
RS485端口	7個
RS422端口	1個
以太網端口	1個RJ45
產品尺寸	430（寬）X316（高）X470（深）mm
功率	50W
電源	AC220V
其他	菜單綜合設置；自動調用巡視序列和觸點設防表；自動報警調用；內部視頻丟失檢測，同步檢測；具有 分級權限管理功能：查看、控制、報警響應；支持報警聯動，可聯動控制燈光、啟動錄像設備；系統可 分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。

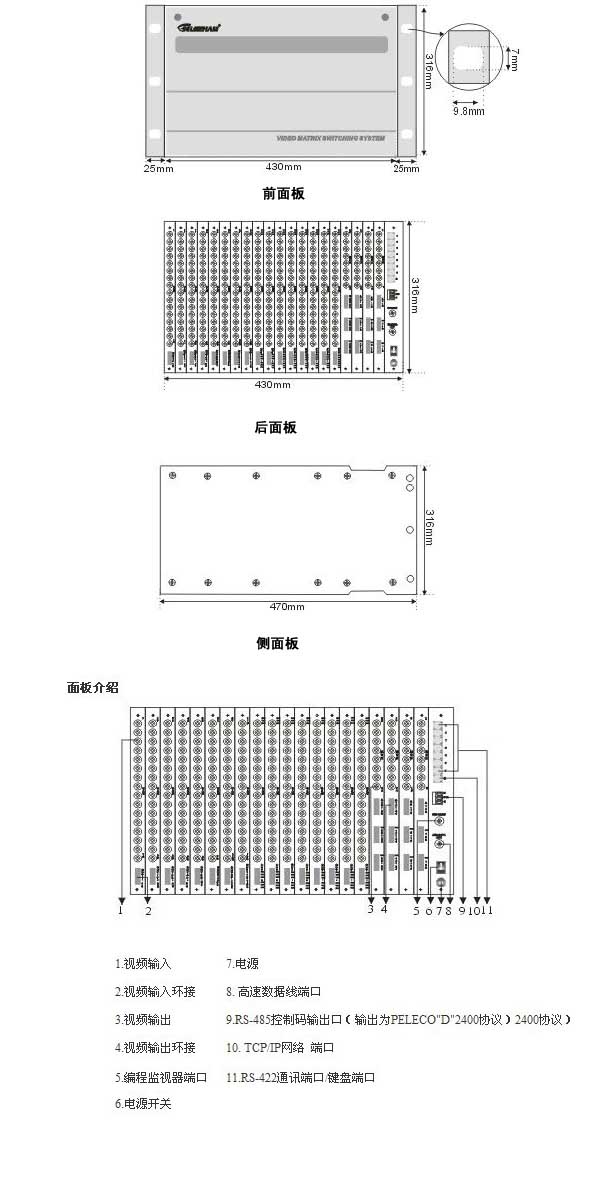

面板圖：
