LH50-83DM宏功能控制鍵盤是按照人機原理進行設計的系統控制鍵盤，支持5000個宏指令操作, 多種復雜操作可以一鍵完成。實現虛擬攝像機號功能，支持對不同功能的宏指令進行分組管理功能。可以控制美國AD等多種不同知名品牌矩陣系統。強大的宏指令功能使各種復雜操作變得簡單。通過簡易化的宏操作，不僅能將矩陣、畫面處理器、硬盤錄像機、解碼器和智能球等設備的組合控制，而且還可以編輯一系列的連續操作。宏操作指令可以在電腦上編輯定義后，通過串口將數據下載到鍵盤上運行。每個鍵盤有2個宏鍵 可對宏操作進行分組管理。還可以接收報警箱或矩陣主機上傳的報警信號，用于在接收到報警觸發或撤銷信號時聯動調用各種宏操作指令或繼電器動作，實現矩陣站點之間的報警聯動控制。

液晶顯示屏實時顯示設備當前操作狀態，并能顯示監控系統中其他設備反饋的狀態信息，使操作方便直觀。鍵盤面板上共有39個按鍵，按鍵采用實鍵開關，確保操作自如、準確可靠。三維矢量搖桿輕松、靈活控制多種類型的智能高速球和中速球，通過搖桿能直接控制攝像機鏡頭變倍。鍵盤底部有3個數據通訊端口，每個數據通訊端口的用途和波特率可由用戶自行定義，用戶可以根據需要選擇RS-232/RS-485或RS-422通訊方式。

操作員密碼管理，必須輸入正確的密碼才能操作監控系統，使用安全性更高。能完成單臺或多臺級聯的監控系統主機的全部控制和編程，可非常方便的控制高速智能球和鏡頭動作。能完成矩陣系統的全部操作和編程設置功能。

系統特點：
●   金屬殼體，PVC貼膜面板，按鍵采用矢量實鍵開關，確保操作自如、準確可靠。
●   用戶密碼管理，使用安全性更高
●   17個用戶，1個鍵盤管理員用戶，16個操作員用戶。具有7種不同的權限設置,16個操作員用戶必須通過管理員用戶注冊后，方能被激活。
●   可控制多種設備（矩陣、智能球、DVR等），兼容Pelco"D"/"P"終端控制設備（例如Pelco智能球），兼容美國AD等多種不同知名品牌矩陣系統。
●   支持多種通訊方式(RS-232，RS-485及RS-422)。3個通訊端口，一鍵切換。
●   可以構成聯網系統，通過切換站點，控制局域網內的其它設備。支持上位機下載及鍵盤數據傳輸，方便數據管理。
●   功能豐富的宏操作多條件多響應的聯動控制，使得系統更加智能化。在無人操作的時候，亦能根據需要作出反應。
●   報警顯示，并連續蜂鳴只到報警清除或消失。
●   可以通過對端口設備命名，便于記憶和選擇。支持數字和常規字符。
●   帶背光液晶屏顯示輸入的數據以及各種設備的運行狀態，顯示端口號、設備名、站點、攝像機、監視器、鍵盤輸入的數字等信息。
●   定時安全保護功能，當操作員在設定時間范圍內沒有對鍵盤進行任何操作，鍵盤自動返回到用戶登錄狀態，防止其他人員操作。可以選擇關閉、1/2/4/8/16/32分鐘。
●   模塊化的宏指令，可實現宏調用操作，使宏的編寫更加通俗易懂。
●   三維矢量搖桿控制多種協議的高速智能球，可以非常方便的控制云臺轉動和鏡頭動作，控制變速、恒速云臺及鏡頭，多個預置點巡航、報警聯動設置等功能
●   能控制矩陣主機的編程、視音頻多種模式切換，報警操作，帶網絡矩陣主機控制，能控制網絡矩陣，用于控制多臺網絡型聯接的矩陣主機
●   多級聯網控制功能，可控制多中心，多級別監控系統 ，大支持8級設備
●   支持監控系統主機所有操作和編程設置功能。

技術參數：

通訊方式	RS－232/485/422可選
液晶顯示	具有背光，視角120度
通訊距離	1200M
輸入電壓	DC9V
功率	5W
工作溫度	-10℃-+40℃
連接方式	RJ45座
按鍵數量	38鍵
斷電記憶保護	10 年
重量	1.5Kg

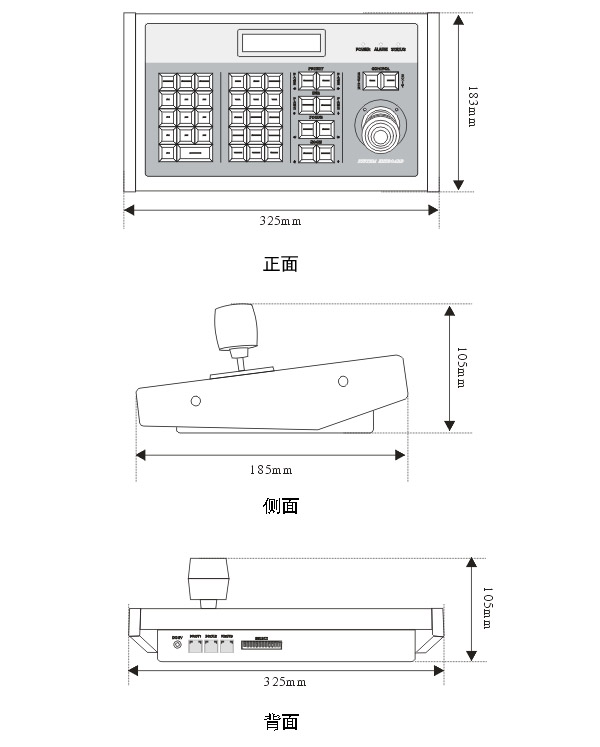

面板圖：
