名稱：報警接口箱（報警聯動模塊,報警輸入接口單元，報警擴展箱）/LH40-96X
咨詢熱線：13325912906
聯系我們
詳細說明：
LH40-96X報警輸入接口單元使系統對報警事件作出響應；用于LH60系列矩陣切換/控制系統；有64個觸點回路，把報警輸入轉換成報警信號編碼，供LH60系列矩陣切換／控制器使用。矩陣切換／控制器經編程后，能自動把報警攝像機切換到預定的監視器上，啟動調用預置的指令及輔助功能，對報警觸點作出響應；任何一個報警觸點啟動時，觸發一個C型繼電器，供啟動其他外部設備使用。D1P開關用來選擇觸點號碼(64個為一塊)、設置常開或常閉觸點(8個為一組)、調整接口的波特率。多臺設備通過RS-232線可級聯，增加報警輸入容量；本報警接口設備可以和LH60系列矩陣切換／控制器一起使用。本設備在通用機柜上前后都可安裝，還有壁式和臺式安裝型。
系統特點：
● 單個LH40-96X可接64路報警輸入
● 多可以16臺LH40-96X級聯，提供1024個報警輸入
● 通過DIP開關可選擇閉路或是開路報警輸入
● 提供1個報警繼電器控制VCR或其他設備
● 兼容美國AD等知名品牌矩陣主機
● LED指示燈用來檢測通信及級聯時系統狀態
● 方便的終端連接器
● 可機柜安裝，也可以是臺式安裝
技術參數：
|
輸入信號 |
64個報警觸點(短路接地或0~5V邏輯電平)、螺紋終端連接器 |
|
輸出信號 |
RS-232，波特率可選 |
|
通訊協議 |
Pelco-D和Pelco-P |
|
電源電壓 |
230V／50Hz機型 |
|
功率 |
8W |
|
尺寸 |
90（高）×430（寬）×198（深）mm |
|
溫度 |
0°C～40°C |

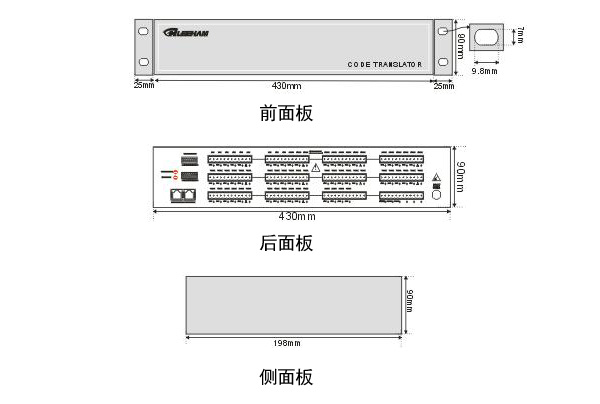

面板圖：
