在當今的多媒體會議室當中，為了滿足不同場合的技術需求，通常情況下具備不同信號類的信號源和顯示設備，雖然這些音視頻信號源和顯示終端也可能會同時具備復合視頻（Composite-Video）、super 視頻（S-Video） 、分量視頻（Component-Video）甚至數字視頻（DVI、SDI）的接口，在早期的應用中而言，標準的應用通常選擇CVBS矩陣，但是在現如今，CVBS矩陣已滿足不了多媒體會議室對高清圖像的顯示需求，因此混合矩陣就成了解決方案。


    模塊化高清混合矩陣是一款高性能的高清視頻信號交換設備，支持32路信號輸入，32路信號輸出。產品的大特色在于支持各種視頻格式信號輸入，可以用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其它的輸出，使信號傳輸衰減降至低，圖像和聲音信號能高保真輸出。
     該視頻矩陣帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，安裝靈活方便，目前支持HDMI，DVI，SD/HD/3G-SDI， VGA，AV，YPbPr等信號輸入，HDMI，DVI，SD/HD/3G-SDI， VGA，AV，YPbPr信號輸出，同時還支持各種信號的網線和光纖的輸入輸出（通過配置不同類型的輸入輸出卡）。混合矩陣同時具備以太網接口及 RS232通訊接口，可以方便與個人電腦、遙控系統或各種控制軟件設備配合使用。實現遠程管理和控制。該設備為需要進行數字音視頻切換的專業工程提供了一個獨特的解決方案。

     不同信號具有不同的帶寬，音頻信號帶寬較低，視頻信號帶寬高于音頻，VGA信號的帶寬高于視頻信號。當前的高清視頻信號，具有很高的帶寬，所以在矩陣產品的帶寬選擇上，要盡量選擇高帶寬的高清視頻矩陣。
　　對于計算機的VGA信號，分辨率越高，信號傳輸距離也越短，要求矩陣的帶寬也越高。在選擇矩陣切換器時，帶寬是需要慎重考慮的問題。為了清晰的傳輸圖像信號，為了將來高清圖像設備的擴充，強烈建議選購高帶寬的高清矩陣。
　　矩陣在音視頻工程中，是核心設備，各種信號源來自不同的設備，要求矩陣要有較高的兼容性。這就要求矩陣在輸入端有較高的輸入幅度范圍，輸出端有一定的驅動能力，設備間阻抗匹配合適。

一、高清混合矩陣性能指標特點
1)      支持8/16/32路視頻信號輸入輸出切換；
2)      支持HDMI，DVI，SD/HD/3G-SDI，VGA，AV，YPbPr信號輸入輸出；
3)      支持高分辨率1920×1200@60hz，2048×1080p@24Hz；
4)      前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態；
5)      提供多種使用端口：RS232，網絡控制端口和前面板按鍵；
6)      提供圖形化中文操作控制軟件，方便遠程控制。
二、實現功能

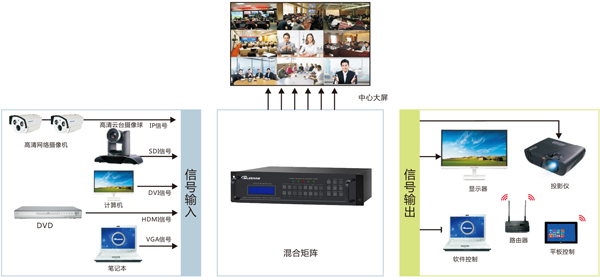

1)      實現全部高清視頻信號的無障礙接入，交換、上墻顯示。
2)      實現高清視頻信號到標清視頻信號的相互轉換、互連互通互控
3)      通過資源管理服務器軟件，實現全網視頻資源統一管理，高清標清視頻信號無阻塞調用。
