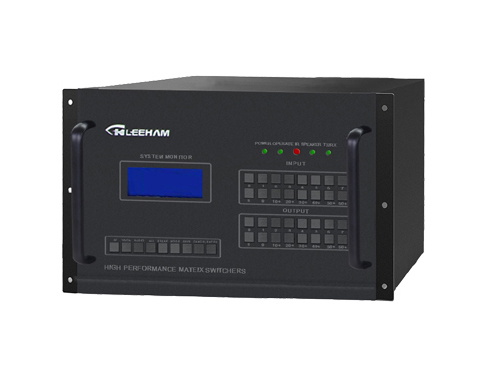

混合矩陣是將原來的數字矩陣和模擬矩陣融為一體，可以實現模擬信號、數字信號之間的切換，并具有模擬轉數字、數字轉模擬的功能。混合高清矩陣采用大容量高速FPGA陣列和背板交換技術，實現數字、模擬信號的混合輸入輸出，16路混合矩陣是一款接口豐富、性能強大、應用領域廣泛的混合矩陣。
杭州力弘混合高清矩陣支持Video、HDBaseT、RGB、DVI、HDMI、SDI、光纖等多種格式輸入輸出；混合矩陣采用插卡式機箱，易于升級擴容。
力弘有以下規格混合矩陣。
16×16路混合矩陣，型號：LH70-MT1200，大可支持16路信號輸入，16路信號輸出
36×36路混合矩陣，型號：LH70-MT600，大可支持36路信號輸入，36路信號輸出
72×72路混合矩陣，型號：LH70-MT400，大可支持72路信號輸入，72路信號輸出
高清混合矩陣 功能
（1）獨立的切換輸出；模塊化結構設計，支持插拔模塊擴展設備規模；（2）支持多種控制方式，遙控器、面板按鍵、軟件切換；（3）前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；（4）預采用模塊化硬件結構設計，系統電源、風扇、信號輸入卡、輸出卡支持熱插拔，為系統提供了靈活性和可靠性。（5）混合矩陣提供EDID管理。EDID管理器允許從預先存儲的設置或已連接的顯示設備中選擇EDID信息；
| 輸入卡 | 多種輸入卡可任意組合：VGA、YPbPr、CVBS、DVI、HDMI、HD-SDI、HDBaseT、Fiber、IP等 |
| 輸出卡 | 多種輸出卡可任意組合：VGA、DVI、HDMI、HD-SDI、HDBaseT、Fiber等 |
| 處理器管理網口 | 1個RJ45接口。10M/100M自適應，支持對通訊處理器的管理與配置 |
| 處理器管理串口 | 2個RS232，可以支持對外聯的矩陣、屏幕等第三方設備的控制 |
| 通訊處理器 | 可以擴展平臺設備的通訊功能，實現對云臺等設備的控制 |
| 切換規模 | 單臺大可支持144路輸入，144路輸出 |
| 傳輸帶寬 | 10.2Gbit/s 增益 0dB |
|
切換速度
|
200ns 傳輸延遲 5ns(1ns) |
| 信號分辨率 | 1920*1200@60hz， 1080P，向下兼容 |
| 信號格式 | TMDS |
| 控制軟件 | 矩陣控制軟件 |
| 無線標準 | IEEE9=802.11b/g/n |
| 無線頻率范圍 | 2.412GHZ~2.484GHZ |
| 無線發射功率 | 802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/-2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7) |
| WIFI接受靈敏度 | 802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm(@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7) |
| 無線網絡類型 | STA/AP/STA+AP |
| WIFI安全機制 | WEB/WPA-PSK/WPA2-PSK |
| WIFI加密類型 | WEP64/WEP128/TKIP/AES |
| 工作溫度 | 0℃-70℃ |
| 工作濕度 | <90% 無冷凝 |
| 大功率 | 550W |
